ИКС-1 Индикатор качества смеси

Качество горючей смеси в карбюраторных двигателях устанавливается вручную при настройке карбюратора, и очень часто этот процесс проводится «на глазок». Однако лучшим решением станет использование специального прибора — индикатора качества смеси.
Что такое индикатор качества смеси

В современных инжекторных двигателях за качество смеси (ее состав и соотношение топлива и воздуха) отвечает электроника, поэтому водитель не беспокоится о режиме работы двигателя, его токсичности и расходе топлива. Но все иначе с карбюраторными моторами — в них предусмотрена возможность регулировки качества смеси, которая производится с помощью винта качества карбюратора на холостом ходу.
От качества горючей смеси, то есть от соотношения топлива и воздуха, зависят основные характеристики двигателя: мощность и расход топлива, а также стабильность работы и токсичность выхлопных газов (в первую очередь — содержание угарного газа). Обычно отношение топлива и воздуха в горючей смеси составляет 1:15 (при пуске холодного двигателя — 1:10), однако для каждого конкретного двигателя эта цифра может отличаться, поэтому и возникает необходимость проводить настройки карбюратора.
В простейшем случае настройка качества горючей смеси производится до достижения стабильной работы двигателя на холостом ходу при определенных оборотах, однако такой подход далеко не всегда позволяет достичь успеха, поэтому лучше использовать специальное устройство — индикатор качества смеси (ИКС).

ИКС имеет очень простое устройство, но при этом он эффективен и может использоваться даже неопытными автовладельцами. Интересно, что наиболее популярный в нашей стране индикатор — ИКС-1 — выпускается не первый десяток лет, но все еще очень востребован и популярен. Это лучше всех слов говорит о полезности прибора.
Устройство индикатора

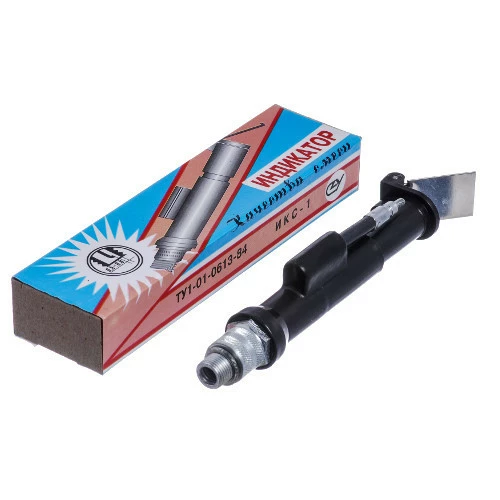

Индикатор имеет очень простое устройство. Его основу составляет специальная свеча зажигания со встроенным стеклянным световодом, на корпусе свечи надета черная трубка со стеклом в торце и отклоняющимся зеркальцем, образующим что-то вроде перископа. К свече подведен высоковольтный провод со шпилькой, повторяющей форму контактной головки свечи (в приборе ИКС-1 наконечник провода позволяет подключать «подсвечники» различных типов).
Также в комплект индикатора входит уплотнительное кольцо для свечи, с помощью которого обеспечивается герметичность камеры сгорания при установке качества смеси.
В приборе ИКС-1 используется свеча зажигания с резьбой М14×1,25 с максимальной длиной резьбовой части 12 мм — этого достаточно для настройки большинства карбюраторных двигателей отечественных автомобилей.
Принцип работы индикатора

Как определить качество горючей смеси? Можно взять несколько датчиков, измеряющих основные параметры двигателя, и с помощью электронного блока отрегулировать подачу топлива и воздуха — такое решение сегодня используется в инжекторных двигателях. Однако множество датчиков и блок управления — это дорого и не всегда удобно. Оказывается, что для настройки карбюраторного двигателя можно использовать куда более простой и доступный «прибор» — наш глаз.
На самом деле ничего удивительного здесь нет: топливно-воздушная смесь, сгорающая в камере сгорания, образует пламя определенного цвета, который в значительной степени зависит от ее состава и соотношения количества топлива и воздуха. Горючая смесь оптимального состава образует пламя ярко-голубого цвета, а отличие цвета свидетельствует о необходимости регулировки качества смеси.
Можно сказать, что индикатор качества смеси — это окно для камеры сгорания, которое позволяет наблюдать цвет образуемого пламени, и тут же производить настройку карбюратора.
Настройка карбюратора с помощью индикатора качества смеси

Процесс работы с ИКС сводится к следующему:

Запустить и прогреть двигатель;
Заглушить двигатель, вывернуть свечу второго или третьего цилиндра, вкрутить вместо нее свечу ИКС;
Установить на свечу трубку;
Запустить двигатель, повернуть зеркальце с таким расчетом, чтобы из удобного положения видеть цвет пламени в камере сгорания;
Винтом количеств
